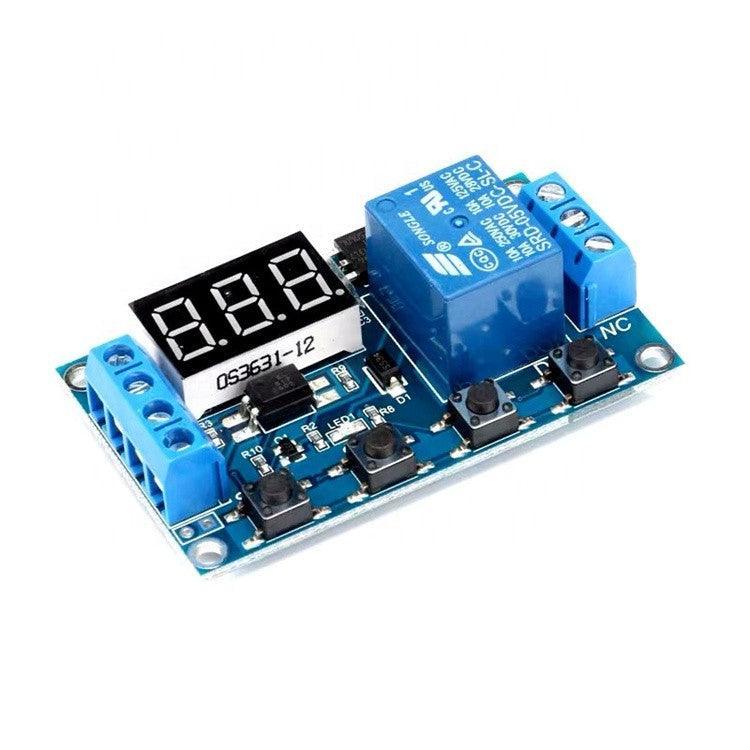

Module Relais Temporisé 1 Canal XY-J02 DC 12V 24V Free Shipping Get To Buy

1. Tension de fonctionnement:6-30V
2. Source de Signal de déclenchement: déclencheur de haut niveau (3.0 V-24 V), la terre de signal et la terre de système ne sont pas communes, qui peuvent augmenter la capacité anti-parasitage
Système (court-circuit peut également se connecter avec un terrain commun)
3. Capacité de sortie: peut contrôler pas plus de DC 30V 5A AC ou 220 V dispositifs 5A
4. Isolation optocoupleur: améliorer la capacité anti-interférence, après le réglage des paramètres, il mémoire pour toujours
Avertissement: le contact de relais est la production passive et d’électricité; 1 canal a la fonction de contrôle marche/arrêt

Mode de fonctionnement:

P1: après le signal déclenché, relais de puissance à l’heure OP, puis éteignez; dans la période OP suivant l’opération:
1) P1.1: le signal étant déclenché à nouveau n’est pas efficace
2) P1.2: signal étant déclenché à nouveau, recommencez à nouveau
3) P1.3: signal étant déclenché à nouveau, réinitialiser; Déconnecter le relais, arrêter la synchronisation

P2: donnant le signal de déclenchement, le temps après l’arrêt du relais de puissance CL temps de déclenchement; puis calage, éteindre le relais

P3.1: donnez le signal de déclenchement après que le relais de puissance sur le temps OP, relais de temps d’arrêt de CL; puis cycle de fonctionnement au-dessus du signal de gaive de cycle à nouveau, arrêt de synchronisation d’arrêt de relais; Temps de cycle (LOP) peut être réglé
P3.2: après connexion. Pas besoin de déclencher le signal, relais d’alimentation à l’heure OP, relais de temps d’arrêt CL; ensuite, le cycle de fonctionnement au-dessus du cycle timea (LOP) peut être défini.

Q4: garder la fonction du signal; S’il n’y a pas de signal de déclenchement, l’heure sera annulée, relais rester connecté; Lorsque le signal disparaît, synchronisation OP éteindre le relais; Au fil du temps, si aucun signal à nouveau, le temps est effacé
